一、15、25W防爆揚聲器概述

DFYS型防爆揚聲器為定壓式高音號角揚聲器（可根據用戶要求提供定阻式），防爆性能符合GB3836.1《爆炸性氣體環境用電氣設備部分：通用要求》、GB3836.2《爆炸性氣體環境用電氣設備 第2部分：隔爆型“d”》中的各項要求。并經國家指定的檢驗單位檢驗合格，取得了防爆合格證書。DFYS型防爆揚聲器適用于1區、2區含有Ⅱ類A、B、C級T1～T6溫度組別的爆炸性氣體環境的危險場所。

DFYS型防爆揚聲器適用于石油、化工、紡織、軍工、電力、冶金、制藥等行業的易燃易爆場所，用作生產調度、聯絡通訊、消防廣播的終端設備。該設備傳聲部分采用目前國內先進的不銹鋼金屬絲網隔爆元件，該元件具有聲音衰減小、流通能力大、機械強度高、隔爆安全系數大的特點。DFYS型防爆揚聲器技術先進、性能可靠、安全性能好，是目前國內防爆通訊的主營型產品。
二、技術參數
1.防爆標志：ExdⅡCT6
2.音頻信號電壓 ：AC70V;AC100V;AC110V; AC120V
3.功率： 15W
4.有效頻率范圍：250Hz~3400Hz
5.靈敏度：95-110dB
6.使用環境：溫度：－20℃～＋50℃
相對濕度：≤95％  不結露
大氣壓力：80kPa～110kPa
7. 出線口螺紋：G3/4
8.重量:4kg
三、外形結構、安裝與布線
1.安裝：根據現場情況，用2-M8螺栓通過揚聲器的固定梁將揚聲器固定在墻壁或頂棚上。
2.接線：松開外殼的固定螺釘，打開隔爆腔，將音頻信號線分別接在接線端子上。連線接好后，將防爆上蓋與防爆體裝好。
3.外形結構圖如圖1所示
4.外形結構現場組裝圖如圖2所示
5. 電纜的引入裝置: ⅡB級采用封口螺帽壓緊密封圈結構；ⅡC級采用密封填料函結構。

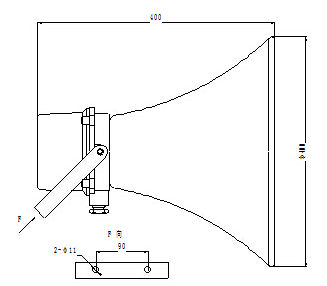

圖1 防爆揚聲器外形示意圖

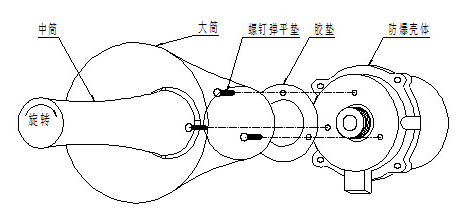

圖2 防爆揚聲器現場組裝示意圖

四、注意事項
1、嚴禁在易燃易爆場所帶電拆卸。
2、安裝時不要損傷隔爆面,并保持其清潔。隔爆面緊固螺釘應均勻擰緊，注意隔爆面不要夾雜異物。
