一、防爆感煙探測器概述：

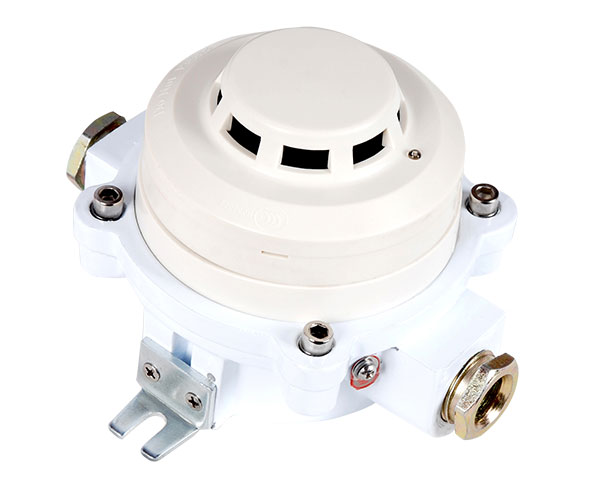

DFYT型防爆點型光電感煙火災探測器，其防爆性能符合GB3836—2000系列標準的要求，并經國家指定的檢驗單位檢驗合格，取得了防爆合格證書。DFYT型防爆點型光電感煙火災探測器適用于1區、2區含有Ⅱ類A、B、C級T1～T6溫度組別的爆炸性氣體環境的危險場所。

DFYT型防爆點型光電感煙火災探測器為非編碼開關型（繼電器輸出）探測器，可以和國內外任何廠家的火災報警控制器配套使用。當現場煙霧濃度超過設定的閾值時，探測器指示燈常亮，向控制器發出報警信號。只有在系統復位或暫短掉電且又重新上電后，指示燈才恢復閃爍（巡檢）狀態。

DFYT型防爆點型光電感煙火災探測器采用新型的散射技術及進口光電器件，提高了傳感器的可靠性、穩定性和一致性；采用獨特的迷宮設計，防蟲、防塵、抗外界光線干擾性能良好；結構新穎、外形美觀、性能穩定可靠、抗潮濕性強，并具有良好的抗化學腐蝕性。
二、主要技術參數
1.防爆標志:Exd[ib]ⅡCT6
2.工作電壓:DC24V±3V（無極性）
3.監視電流：≤150μA
4.報警電流：10mA～30mA
5.報警輸出形式：常開、常閉無緣觸點輸出各一對
6. 響應閾值：0.10dB/m~0.27 dB/m
7. 報警復位：瞬間斷電（10s Min，DC2.5V Max）
8. 上電時間：≤10S
9. 風速：7.6m/s（1500fpm）
10.. 報警確認燈：紅色，巡檢時閃爍，報警時常亮
11. 保護面積：當空間高度為6m~12m，一個探測器的保護面積，對一般保護現場而言為80m2。空間高度為6m以下時，保護面積為60m2。
12.使用環境:
溫度：－10℃～＋50℃
相對濕度：≤95％  不結露
大氣壓力：80kPa～110kPa
13.出線口螺紋：2-G1/2
14.重量:1.2kg

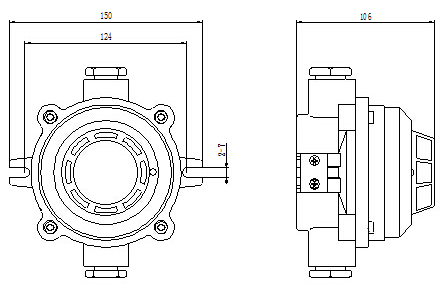

三、外形圖

四、安裝與接線
1.安裝：根據現場情況用M6螺釘通過安全柵的安裝底腳將探測器防爆外殼固定在頂棚上。電纜的引入裝置采用封口螺帽壓緊密封圈結構。
2.接線：（見下圖）

DD：DC24V（無極性）；NO:常開觸點；COM:公共端；NC:常閉觸點

五、注意事項
1、嚴禁在易燃易爆場所帶電拆卸。
2、安裝時不要損傷隔爆面,并保持其清潔。隔爆面緊固螺釘應均勻擰緊，注意隔爆面不要夾雜異物。
3、長期使用要定期檢測探測器的性能是否完好，如失效或損壞時要由專業人員進行維修。
