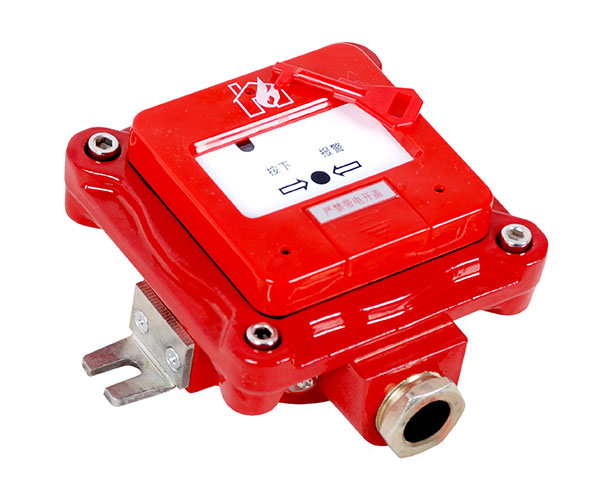

一、防爆手動報警按鈕產品簡介：

DFAN-S型防爆手動報警按鈕為非編碼開關型報警按鈕，其防爆性能符合GB3836—2010系列標準的要求，并經國家指定的檢驗單位檢驗合格，取得了防爆合格證書。手動報警按鈕適用于1區、2區含有Ⅱ類A、B、C級T1～T6溫度組別的爆炸性氣體環境和具有爆炸性粉塵的危險場所。

DFAN-S型防爆手動報警按鈕是防爆火災報警系統中不可缺少的常用設備，與火災報警控制器等設備組成火災報警系統。當現場發生火災時，經人工確認火警后，按下防爆手動報警按鈕，即可向火災報警控制器發出報警信號。
二、產品特點：
1.防爆手動報警按鈕采用專用鑰匙復位，具有自鎖功能，滿足新國標要求。
2.防爆手動報警按鈕具有位置指示和報警指示功能，正常待機狀態指示燈為綠色常亮，在黑暗中顯示按鈕的安裝位置，當按下手動報警按鈕后指示燈為紅色常亮，顯示手動報警按鈕已處在報警狀態。
3.防爆手動報警按鈕可以和國內外任何廠家的火災報警控制器配套使用。
三、主要技術參數
1.防爆標志:ExdⅡCT6 Gb/DIP A21 TA,T6
2.工作電壓:DC24V（指示燈電源）（無極性）
3.觸點容量: OUT-1: 無源常開觸點：0.5A；
4.指 示 燈:正常待機狀態：綠色常亮；報警狀態：紅色常亮
5.防護等級:IP65
6.使用環境:
溫度：－20℃～＋50℃
相對濕度：≤95％  不結露
大氣壓力：80kPa～110kPa
7.出線口螺紋：G3/4
8.重量:1kg

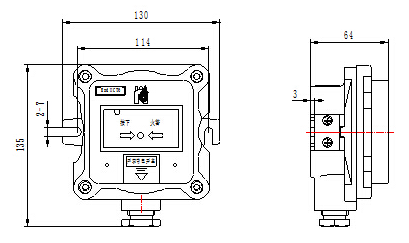

四、外形圖

五、安裝與接線
1.安裝: 根據現場情況可分為壁式安裝和立柱式安裝。壁式安裝用M6螺釘通過按鈕安裝爪將按鈕固定在墻壁上，一般要求按鈕底部距地面高1.5m。立式安裝須用專門立柱在地面上固定，其安裝要求與壁式安裝相同。
2.防爆手動報警按鈕可以選配防雨罩和誤操作罩。
3.接線：將電纜線按下圖分別接在接線端子上

IN為DC24V電源（無極性）；OUT-1為無源輸出常開觸點

4. 電纜的引入裝置: ⅡB級采用封口螺帽壓緊密封圈結構；ⅡC級采用密封填料函結構。
六、注意事項
1、嚴禁在易燃易爆場所帶電拆卸。
2、安裝時不要損傷隔爆面,并保持其清潔。隔爆面緊固螺釘應均勻擰緊，注意隔爆面不要夾雜異物。
3、長期使用要定期檢測按鈕的性能是否完好，如失效或損壞時要由專業人員進行維修。
